System zdalnego sterowania łącznikami sieci trakcyjnej TEOL K3

System zdalnego sterowania łącznikami sieci trakcyjnej TEOL K3

System zdalnego sterowania łącznikami trakcyjnymi typu TEOL składa się z dwóch podsystemów:

  • TEOL K3 przeznaczony jest do sterowania łącznikami (odłącznikami lub rozłącznikami) w górnej sieci trakcyjnej wyposażonymi w napędy elektryczne zasilane napięciem 230V 50Hz (z silnikami 230V 50Hz lub z silnikami 24V prądu stałego zasilanymi z prostownika). Ponadto napędy te muszą posiadać transformatory umożliwiające ich zamykanie i otwieranie poprzez odpowiednie przyłożenie napięcia sterującego w układzie trójprzewodowym. Układ ten umożliwia również sygnalizację stanu położenia łącznika i awarii kabla.

  • TEOL600 przeznaczony jest do sterowania łącznikami (odłącznikami lub rozłącznikami) w sieci górnej trakcji tramwajowej lub trolejbusowej. Cechą charakterystyczną tego systemu jest zasilanie z napięcia sieci trakcyjnej poprzez przetwornicę 600/24 V DC współpracującą z akumulatorami. Napędy sterujące łącznikami zasilane są napięciem 24V DC.

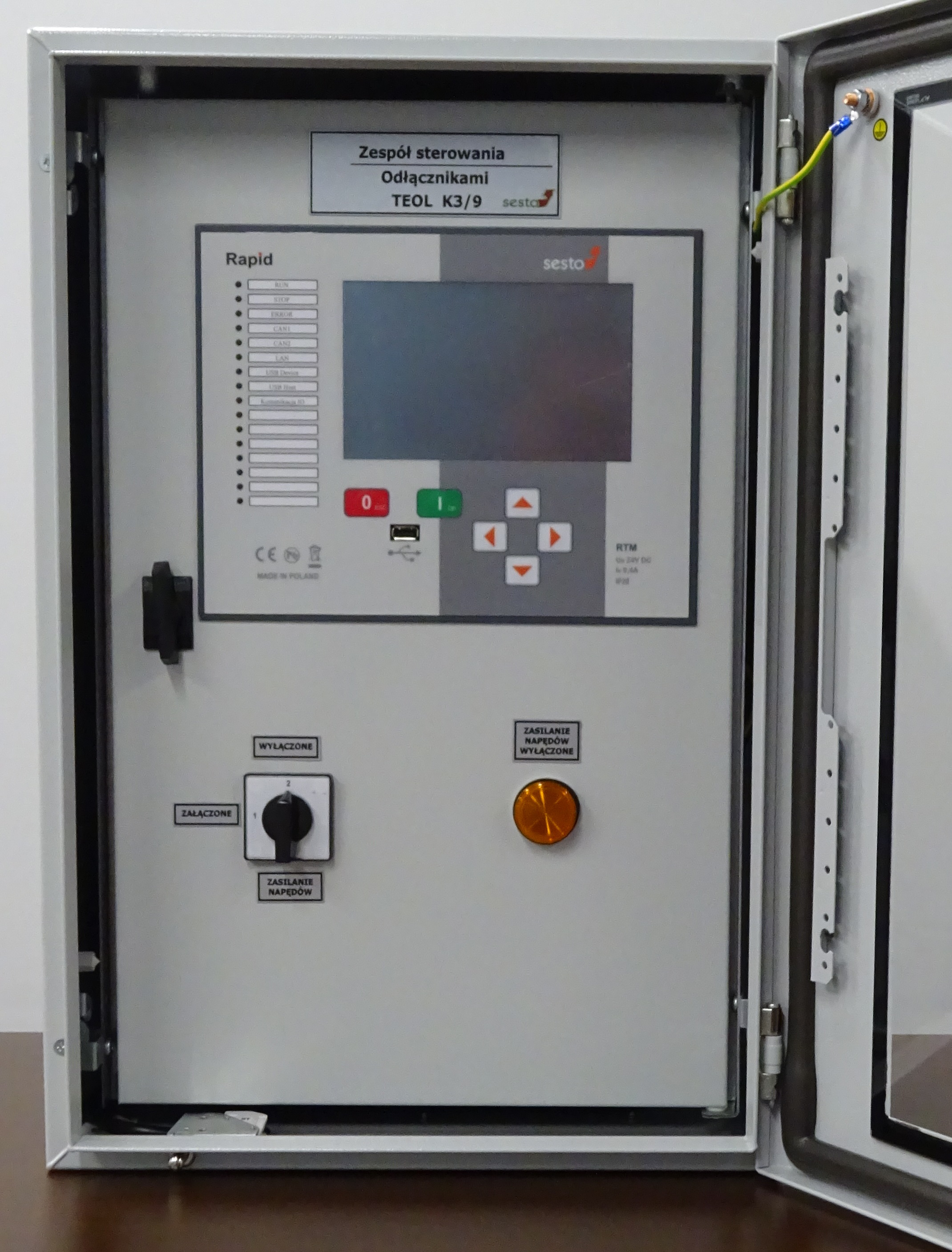

W systemie TEOL K3 sterowanie i sygnalizacja napędów odbywa się poprzez kable o trzech żyłach łączące poszczególne napędy z szafami sterowania łączników TEOL K3. Szafy sterowania łączników realizowane są w wykonaniu wnętrzowym lub napowietrznym. Umożliwiają indywidualne sterowanie od 3 do 40 łączników a wraz z napędami stanowią samodzielny układ zapewniający sterowanie i nadzór nad pracą łączników. Szafy wyposażone są w sterownik rodziny SESTO E1000, który nadzoruje pracę układu elektrycznego oraz zapewnia komunikację z układami nadrzędnymi. Współpraca z systemami nadrzędnymi odbywa się przy wykorzystaniu:

  • połączeń kablowych informatycznych,
  • połączeń światłowodowych,
  • sieci GSM.

System sterowania łącznikami TEOL K3 jest powszechnie stosowany na sieci trakcyjnej PKP. Na przestrzeni lat przeszedł szereg modyfikacji wynikacjących z rozwoju sieci trakcyjnej oraz wymagań użytkownika i aktualnie zastępuje wyeksploatowane starsze rozwiązania (urządzenia sterownicze Usb-2A oraz USLOS-3m). System TEOL K3 jest również stosowany w sieciach tramwajowych, trolejbusowych, jak również w sieciach średniego napięcia.

Podstawowe funkcje szafy TEOL K3:

  • kontrola położenia łącznika (poprzez pomiary prądów) oraz sterowanie położeniem łączników (zamykanie – otwieranie) za pomocą linii trójprzewodowej,
  • wybór trybu pracy zdalny/lokalny:
    • sterowanie lokalne za pomocą panelu operatorskiego z kolorowym ekranem graficznym i panelem dotykowym,
    • sterowanie zdalne z terminala sterowania lokalnego lub z Nastawni Centralnej lub z szafy nadrzędnej TEOL;
  • możliwość ustalenia wyższego napięcia dla odległych napędów w celu wyeliminowania spadków napięć w kablach,
  • indywidualna konfiguracja dla każdego odłącznika:
    • podwyższonego napięcia sterowania dla odległych napędów w celu wyeliminowania spadków napięć w kablach,
    • progów prądowych określających położenie sterowanego napędu;
  • rejestracja zdarzeń (ze znacznikami czasu):
    • możliwość zapisu zdarzeń do pamięci masowej typu flash,
    • możliwość odczytu ze sterownika zdarzeń poprzez sieć Ethernet;
  • możliwość załączenia/wyłączenia lokalnie lub zdalnie blokady sterowania poszczególnymi odłącznikami,
  • automatyczna diagnostyka pracy systemu (w tym kabli i napędu).

Skalowalność systemu

Przy projektowaniu systemu zwracano szczególną uwagę na to, aby istniała możliwość ekonomicznego doboru komponentów systemu, zarówno dla realizacji małych pojedynczych instalacji jak i rozległych systemów.

Z pojedynczej szafy TEOL K3 można sterować do 40 łączników, bezpośrednio podłączonych do danej szafy lub też pośrednio poprzez szafy podrzędne. Architektura systemu TEOL K3 została zaprojektowana w ten sposób by umożliwić stworzenie rozproszonej struktury złożonej kilku szaf podrzędnych podłączonych do szafy nadrzędnej. W rezultacie tak skonfigurowane urządzenia widziane są jako pojedyncze stanowisko od strony systemu nadrzędnego. Z poziomu szafy nadrzędnej możliwy jest podgląd stanów oraz zmiana położenia łączników wpiętych do szaf podrzędnych. Jeśli zachodzi potrzeba sterowania więcej niż 40-stoma odłącznikami z jednego miejsca, to SESTO oferuje rozwiązanie w postaci nadrzędnego Terminala komputerowego z oprogramowaniem ZEO, który również może być włączony do systemu wyższego poziomu.



Schemat Teol K3
