Stacje przetwornicowe 3kV DC /400V AC

Stacje przetwornicowe 3kV DC /400V AC

Kontenerowa Stacja Przetwornicowa (KSP) przeznaczona jest do zasilania urządzeń i obiektów napięciem 3x230/400V AC przy wykorzystaniu napięcia z sieci trakcyjnej 3kV DC.

Podstawowymi zastosowaniami KSP są:

  • zasilanie rezerwowe nastawni i indywidualnych odbiorców,
  • urządzenia sterowania ruchem kolejowym, samoczynna sygnalizacja przejazdowa, urządzenia teletechniczne, telekomunikacyjne i diagnostyczne,
  • urządzenia elektrycznego ogrzewania rozjazdów,
  • oświetlenia przejazdów, przejść, peronów i torów stacyjnych,
  • urządzenia w budynkach stacyjnych i na rampach przeładunkowych.

W podstawowym wykonaniu KSP stanowi kontener o wymiarach 2960x4160x2800 [szer. x dł. x wys.], w którym zabudowane są wszystkie niezbędne elementy układu takie jak:

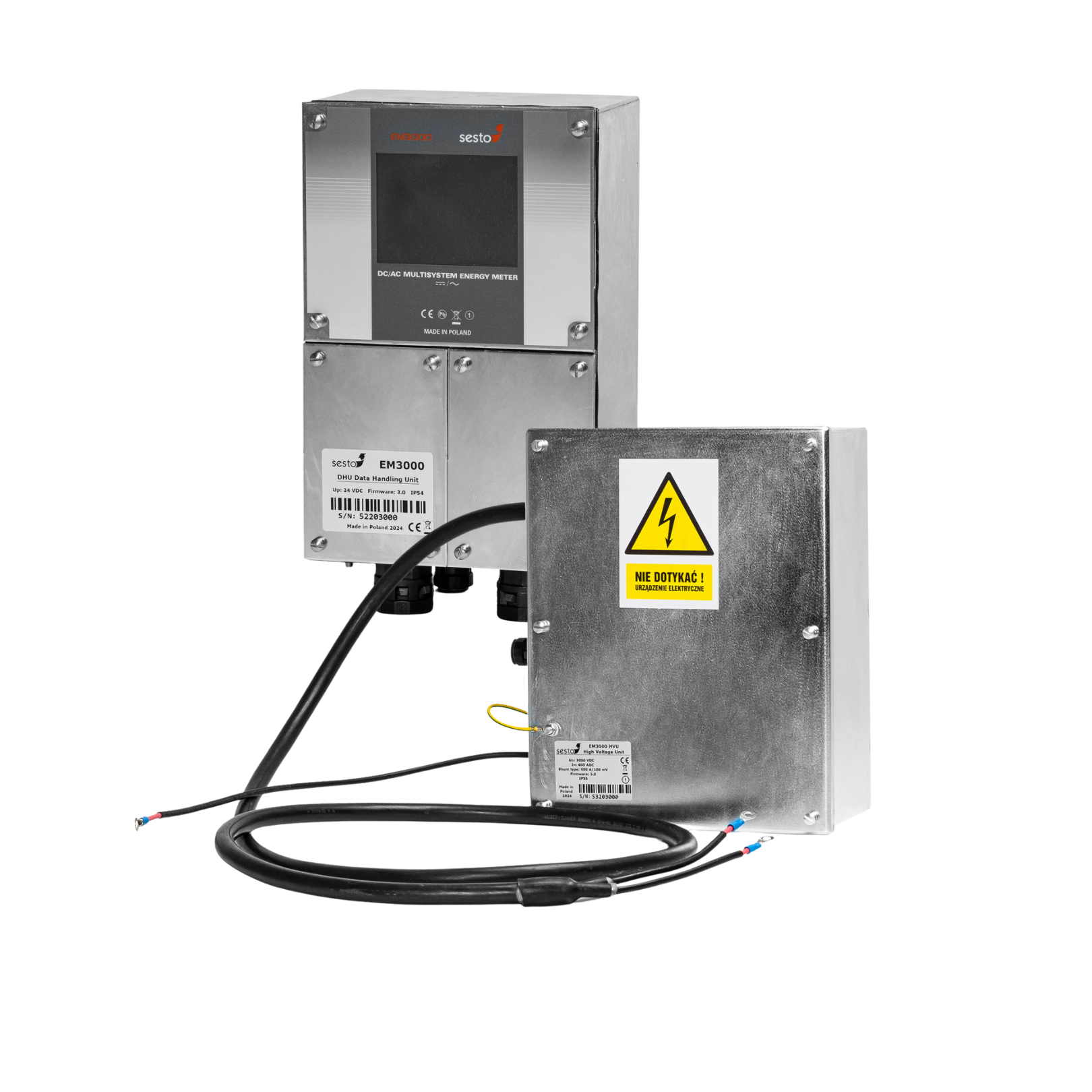

  • Szafa Przyłączowa (SPR)  wyposażona w m.in. przetwornik pomiarowy energii elektrycznej SESTO i zestaw elementów odłączniko-uziemnika,

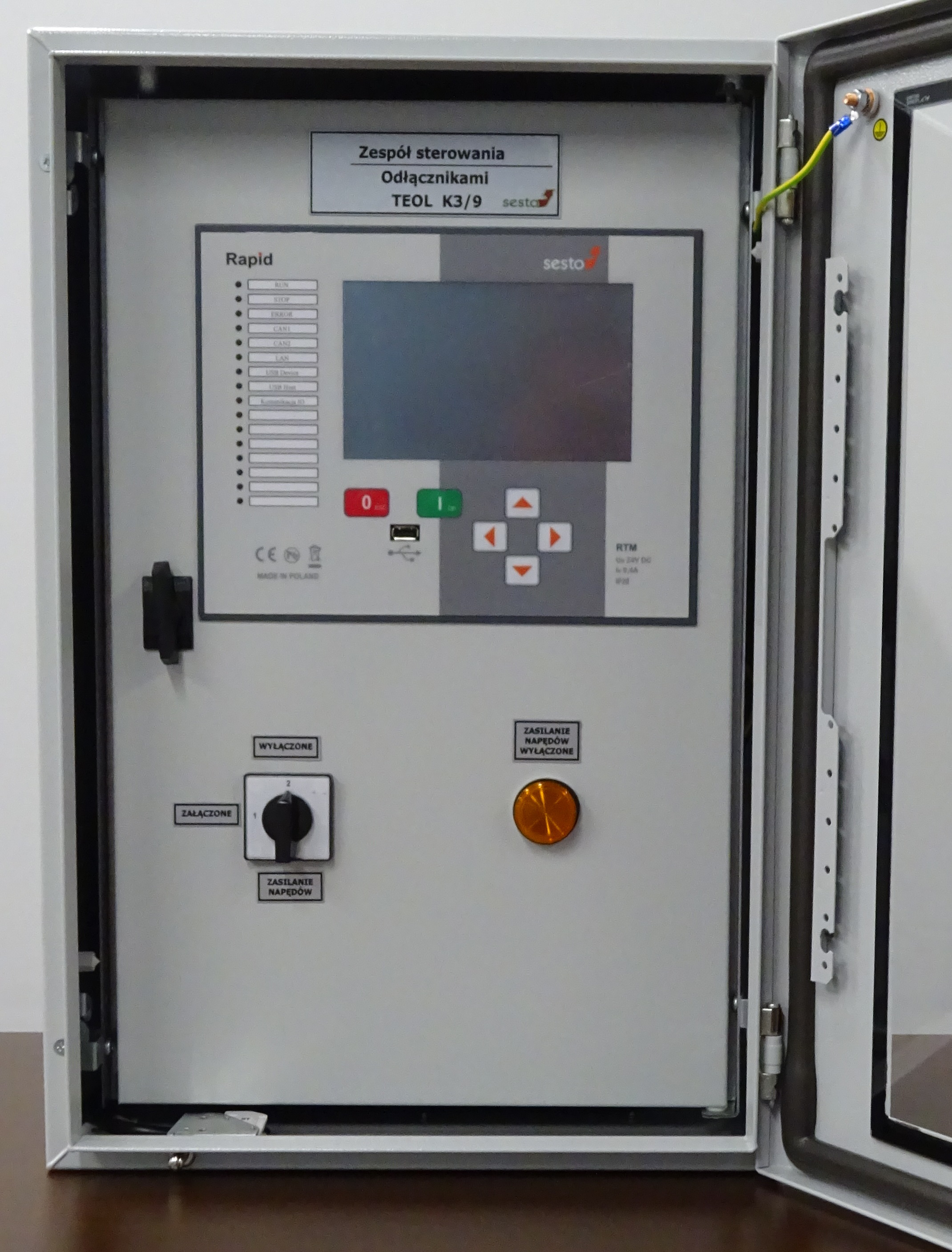

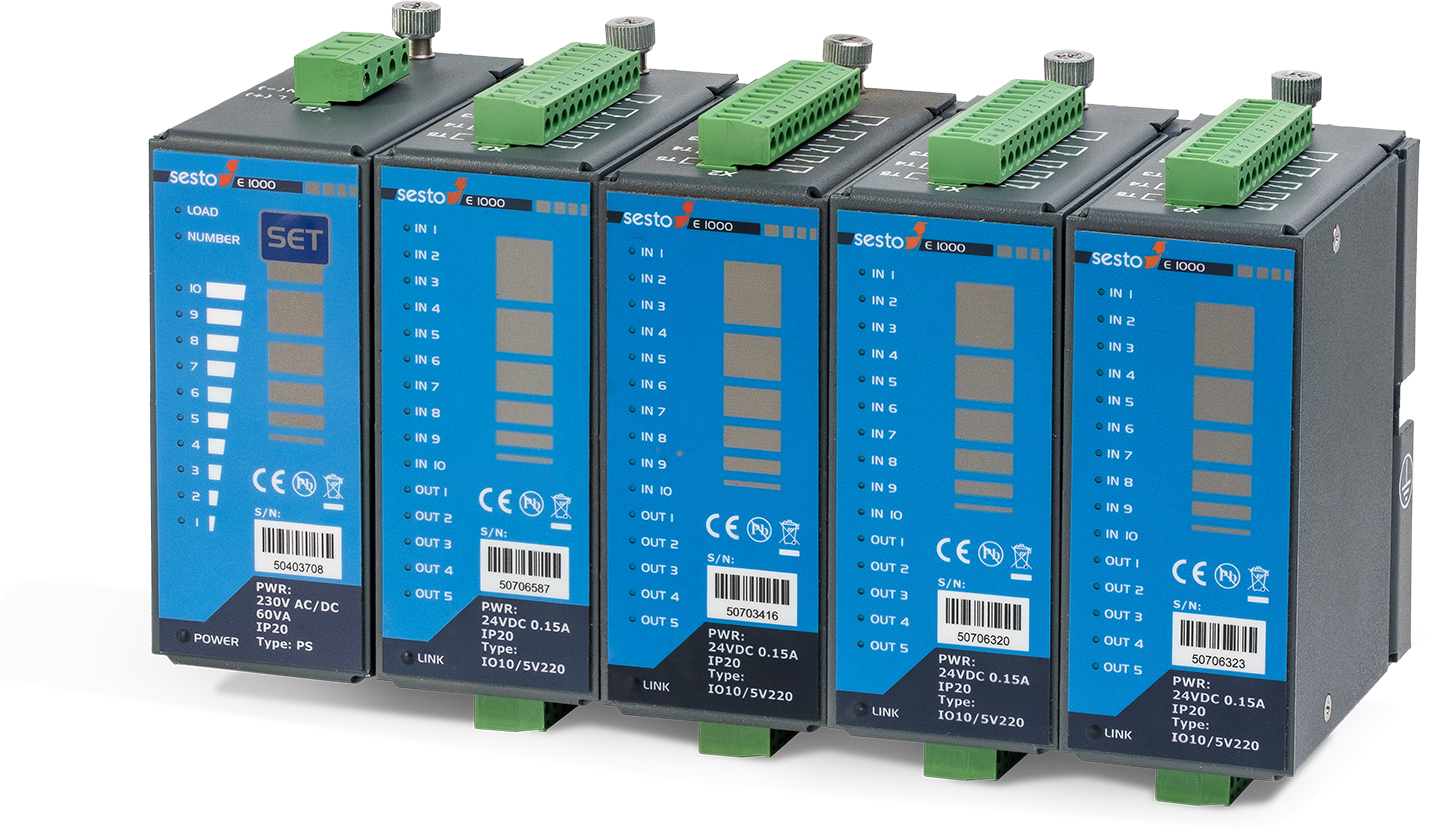

  • Szafa Potrzeb Własnych (SPW)  wraz z obwodami sterowniczymi (oświetlenie, ogrzewanie, wentylacja) oraz obwodami sterowania rozłącznikami sieciowymi (wbudowany układ TEOL firmy SESTO),
  • Szafa Zasilająca Odbiorniki (SZO), która umożliwia rozdział energii po stronie wtórnej przetwornicy i zasilanie odbiorów niskiego napięcia z Kontenerowej Stacji Przetwornicowej.

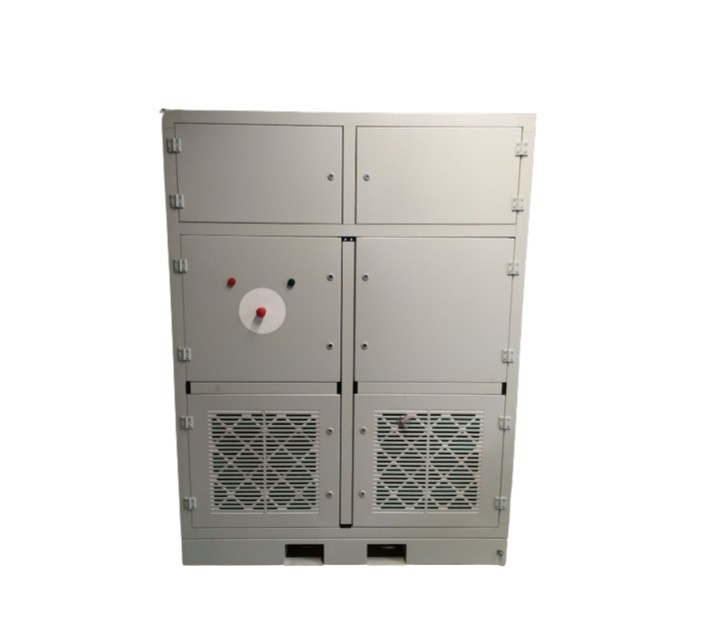

Serce układu stanowi zaprojektowana specjalnie do tego celu przetwornica statyczna o wysokim poziomie izolacji (15kV) - SESTO  PNT3. W niej następuje zamiana napięcia 3 kV DC na napięcie 3x230/400 V AC o częstotliwości 50 Hz. Wartość prądu wyjściowego przetwornicy wynosi 91 A a moc wyjściowa 63 kVA.

Kontenerowa Stacja Przetwornicowa przeszła pomyślnie badania, które potwierdziły spełnienie surowych wymagań stawianych przez PKP PLK w zakresie urządzeń podłączanych bezpośrednio do sieci trakcyjnej.
